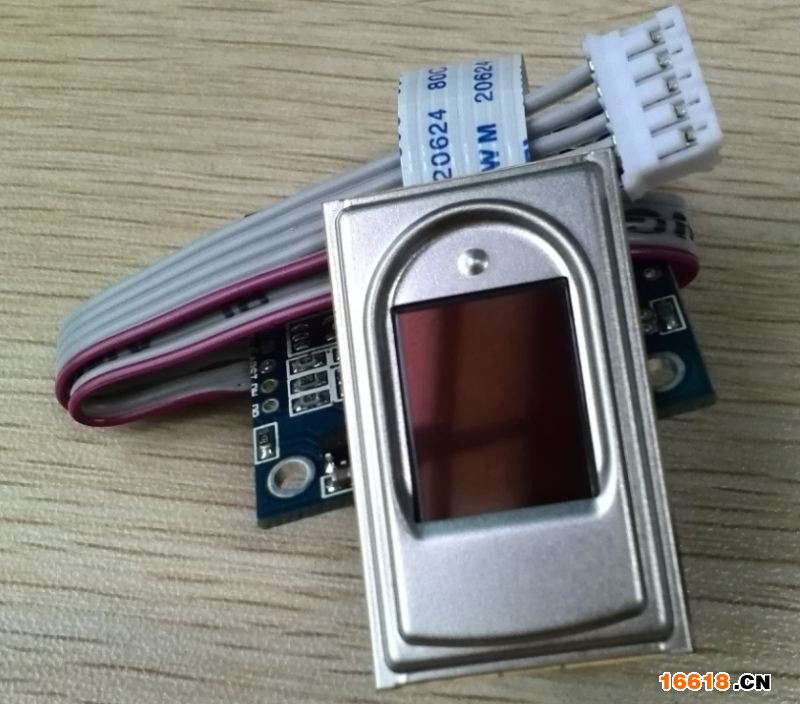

艾迪数通 S20电容式指纹模块
点击图片查看原图
产品: 浏览次数:119艾迪数通 S20电容式指纹模块
品牌: ADST
单价: 245.00元/套
最小起订量: 1 套
供货总量: 10000 套
发货期限: 自买家付款之日起 15 天内发货
有效期至: 长期有效
最后更新: 2015-04-27 17:22
详细信息



        S20采用进口指纹识别算法,具备  自学习功能:指纹识别过程中,最新提取的指纹特征值识别成功后将该特征值融合到指纹数据库中,使用户在使用过程中越用越好用。 360度自动校正         识别功能:在模块上任意角度按压正确注册的手指,比对都可以通过。

 S20模块通讯接口为UART, 本模块作为从设备,由主设备发送相关命令对其进行控制。

 该模块具有可调节的安全等级功能、指纹特征数据的读/写功能和 1:N 识别及 1:1验证功能等。



主要功能包括如下:

        通过 UART 收发指令

        接受外部复位信号

        360度自动校正识别

        指纹数据自动存储到内部存储器:指纹模板为496字节

        电容式指纹传感器

        1:N识别 及 1:1验证功能

        循环采集比对功能:主机CPU发送该指令后模块一直处于 指纹比对状态并把比对结果返回CPU,手指不按下则没有数据返回。

        调节指纹比对的安全等级

        指纹模板特征数据下载上传功能

        指纹模板特征数据与模块内数据比对

        采集指纹并提取特征值上传,下载指纹特征值与当前采集的指纹比对功能(该功能特别适合于将指纹存储在接触式IC卡或非接触式IC卡中以验证是否持卡人本人)

        波特率可设置功能

        设备编号可设置功能

          设置模块访问密码(14个数字字符组成的密码)功能,使本模块处于口令保护模式,极大提高了通讯的安全性。

特点:

² 自适应功能:当按下的手指为 干手指或破损手指时,模块自动调整采集参数采集指纹,有效提高你干手指和破损手指的采集效果。

² 自学习功能:在指纹识别通过后,模块自动将最新提取的指纹特征值融合到指纹模板中,这样在下次使用时手指按压就可以更随意,让用户在使用过程中越用越好用。

² 360度自校正识别功能:在任意角度按压模块的采集面,模块都能很好的识别到指纹。

² 安全访问指纹模块:模块可设置访问密码(14个数字字符组成的密码),使本模块处于口令保护模式,防止恶意抄板。



技术参数

项目

描述

备注

指纹采集器

电容采集器,瑞典FPC1011F



指纹登记容量

默认为1000枚,可扩展5000枚



认假率(FAR)

< 0.001 %(安全等级Security Level 为 3 )



拒真率(FRR)

< 0.1 %(安全等级Security Level 为 3 )



比对方式

1:N 及 1:1 比对



指纹模板大小

496字节 Byte

同一系列下的模块采下来的模板可以互用

安全等级设置

Level 1 至Level 5可设置,出厂设置值:Level 3



处理速度

指纹特征提取取时间< 0.45 秒



1:N 比对时间(1000 枚满注册时)< 1.0 秒



通讯接口

UART,3.3V-TTL电平



串行通讯参数

无奇偶校验Parity = NONE,1个停止位Stop Bit = 1

无流控Flow Control = NONE

波特率为9600、19200、38400、57600、115200(bps)

出厂设置:115200bps



工作电压

Win电压:DC3.3V±10% 或 DC5V±10%



工作电流

小于90mA



工作环境

工作温度:-10℃ - 60℃

相对湿度:20%– 80%





       应用领域:

l  指纹门禁控制

l  指纹签到、指纹考勤机等

l  指纹储物柜

l  汽车指纹控制

l  指纹印章

l  指纹锁、指纹保险柜等

l  指纹POS终端机等手持设备应用

l  智能控制设备等
